當前位置 :
服務熱線
010-63716865
超薄二維氮化碳納米片用于在中性、可見光條件下的光催化重整纖維素制氫性能研究
發布時間：2023-09-11 瀏覽量：5655
1. 文章信息

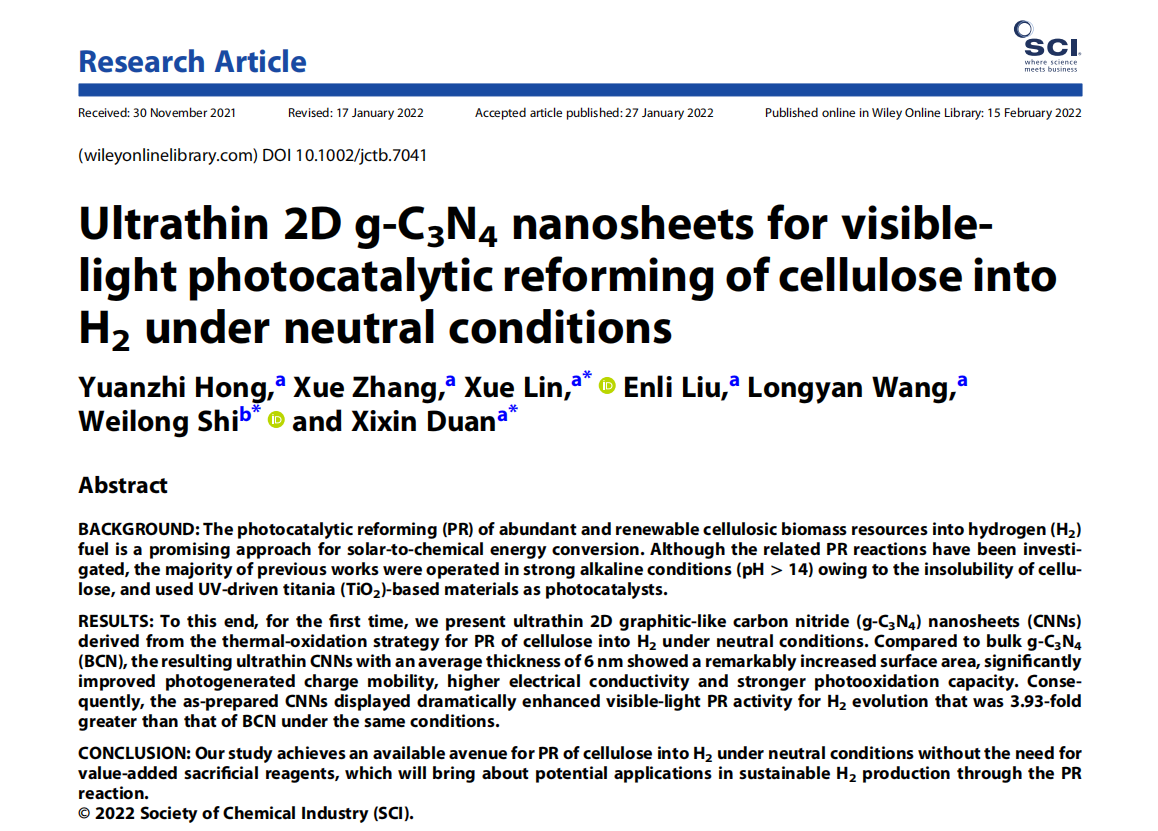

標題：Ultrathin 2D g-C3N4 nanosheets for visible-light photocatalytic reforming of cellulose into H2 under neutral conditions
中文標題： 超薄二維氮化碳納米片用于在中性、可見光條件下的光催化重整纖維素制氫性能研究
頁碼：1717-1725
DOI： 10.1002/jctb.7041
2. 文章鏈接
https://onlinelibrary.wiley.com/doi/10.1002/jctb.7041
3. 期刊信息
期刊名：JOURNAL OF CHEMICAL TECHNOLOGY AND BIOTECHNOLOGY
ISSN： 0268-2575
2022年影響因子： 3.709
分區信息： 中科院三區；JCR分區（Q2）
涉及研究方向： 工程技術，工程：化工，生物工程與應用微生物，化學：綜合
4. 作者信息：第一作者是 洪遠志（北華大學） 。通訊作者為 林雪（北華大學），段喜鑫（北華大學）。
5. 光催化活性評價系統型號：北京中教金源（CEL-SPH2N-D9，Beijing China Education Au-Light Co., Ltd.）；氣相色譜型號：北京中教金源（GC7920，Beijing China Education Au-Light Co., Ltd.）。
本工作利用三聚氰胺為前驅體，經二次熱氧化剝離法成功制得二維納米片（6 nm）。采用一系列的物化表征技術，對所制備材料的晶相結構、化學結構、基本形貌、比表面積大小以及光電化學性質等信息進行了系統表征。然后以纖維素作為犧牲劑，在可見光照射下研究了g-C3N4基材料的光催化重整纖維素制氫性能。結果發現，合成的g-C3N4納米片由于具有超薄的納米層、更快的光生載流子分離效率以及更長的光電荷壽命，展現出最優的光催化重整纖維素制氫性能，其最佳光催化重整制氫速率可達13.14 μmol/(h·g)。

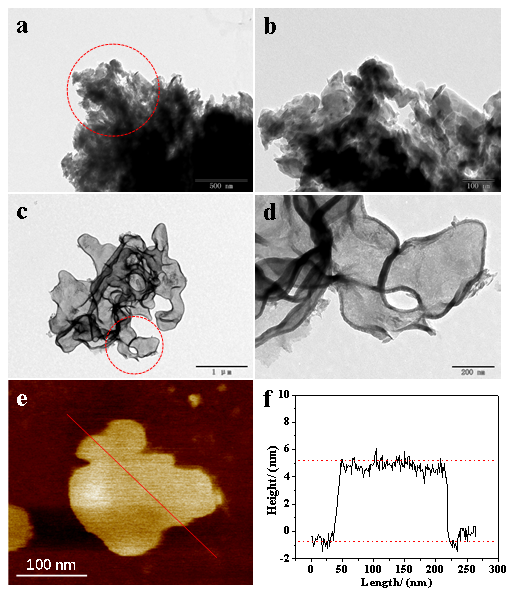

圖1.（a,b）CN（c,d）CNNs樣品的TEM和（e-f）CNNs樣品的AFM圖
如圖1所示，采用TEM和原子力顯微鏡（AFM）表征進一步觀察CN和CNNs樣品的微觀結構信息。圖1（a）是CN樣品的 TEM 圖，可以明顯的看出CN樣品是一種典型的塊體結構。圖1（b）是CN樣品的局部放大圖，可以觀察到CN樣品凝聚在一起。圖1（c）是CNNs樣品的TEM圖，CNNs樣品的形貌為2D薄片卷曲狀結構，與CN樣品的形貌相差很大。圖1（d）是CNNs樣品的局部放大圖，可以明顯的觀察到CNNs樣品的卷曲的納米片狀結構。同時進一步證明了二次熱氧化剝離處理是制備納米片使得其厚度變薄。圖1（e-f）分別是 CNNs納米片的 AFM和厚度測試結果圖。其中，CNNs樣品的平均厚度在6 nm左右，展現出納米尺寸的2D薄片結構，也進一步證明了圖1（d）的結果。

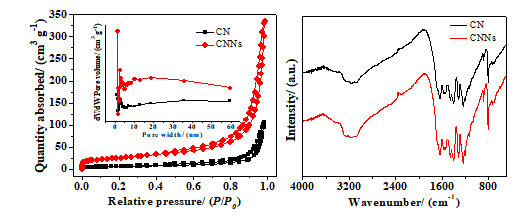

圖2.（a）CN和CNNs樣品的N2吸/脫附曲線（插圖：孔徑分布圖）；（b）CN和CNNs樣品的FTIR圖
如圖2（a）示，采用了N2吸附-脫附等溫曲線表征獲得CN和CNNs樣品的比表面積大小。由圖可知，所得樣品都出現明顯的H3回滯環的Ⅳ型吸附等溫曲線表明它們都具有介孔結構。然后，通過計算可以得出CN樣品的比表面積為23.2 cm2/g，二次熱氧化剝離處理的CNNs樣品具有更大的比表面積，其比表面積為93.1 cm2/g，約是CN樣品的4.01倍。因此，較大的比表面積使得CNNs樣品能夠在光催化反應中提供更多的反應活性位點，有利于提高光催化重整制氫性能。圖2中的插圖可知，CN和CNNs樣品的孔徑大約在2~11 nm，進一步證明CN和CNNs樣品具有介孔結構。
如圖2（b）所示，采用FTIR表征得到CN和CNNs樣品的官能團結構信息。CN和CNNs樣品的紅外吸收峰十分相似，表明它們具有相似的官能團結構。其中，在805 cm-1附近峰屬于三均三嗪結構的環外振動峰。在1150 cm-1~1650 cm-1附近的幾個峰屬于C=N鍵和C-N雜環的伸縮振動峰。而在3100 cm-1~3550 cm-1附近的峰屬于-NH2的伸縮振動峰。這與XRD分析結果相一致，證明成功制備出CN和CNNs樣品。

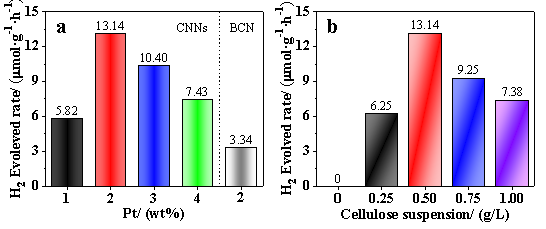

圖4.（a）CNNs樣品在不同Pt負載量條件下光催化重整纖維素制氫的平均速率；（b）CNNs樣品在在不同纖維素濃度條件下光催化重整纖維素制氫的平均速率
如圖4（a）所示，通過控制變量法，探究以三聚氰胺為前驅體制備CN和CNNs樣品的光催化重整纖維素制氫性能。由圖可知，在中性條件下，當金屬Pt負載量從1 wt%到4 wt%時，纖維素的濃度為0.50 g/L時，CNNs催化劑的平均制氫速率分別為5.82 μmol/(h·g)、13.14 μmol/(h·g)、10.40 μmol/(h·g)和7.43 μmol/(h·g)。為了證明CNNs光催化能夠提升光催化重整制氫性能還對CN催化劑進行了制氫速率的對比，可明顯的觀察到CN的光催化重整制氫速率為3.34 μmol/(h·g)，明顯降低。由此可見，當金屬Pt負載量為2 wt%時，二次熱氧化剝離處理的CNNs樣品的可見光光催化重整制氫速率達到13.14 μmol/(h·g)，是相同條件下CN催化劑的3.9倍。
由圖4（b）可知，通過控制變量法，探究以CNNs樣品的光催化重整纖維素制氫性能。在中性條件下，當金屬Pt負載量為2 wt%，纖維素濃度由0 增加到1.0 g/L下的平均制氫速率分別為0、6.25 μmol/(h·g)、13.14 μmol/(h·g)、9.25 μmol/(h·g)和7.38 μmol/(h·g)。隨著纖維素濃度的增加，光催化重整制氫速率也逐漸增加，當纖維素的濃度超過0.50 g/L時，隨后纖維素的濃度增加制氫速率明顯降低。這一結果表明，當添加適量的纖維素時可提高光催化重整制氫性能，過量的纖維素濃度則適得其反。因此，當金屬Pt負載量為2 wt%，纖維素的濃度為0.50 g/L時達到了理想化的最大值，這可能是由于CNNs樣品具有更大的比表面積和較高的光生載流子分離效率等優勢。
