可見區單波長濾光片：科研儀器的”光譜守門人“
發布時間：2025-04-22 瀏覽量：157
在光學實驗系統搭建中，可見區單波長濾光片（400-700 nm）的精準選型直接影響光譜分辨率、信噪比及系統穩定性。然而，用戶常因忽略光譜帶寬匹配性、鍍膜工藝誤差、光學損傷閾值等核心參數導致實驗數據偏差。本文基于中教金源十余年光電儀器開發經驗，結合JJG178-2007波長檢定標準與某品牌窄帶濾光片實測數據，深度解析選型誤區并提供光催化、熒光顯微成像等場景的精準匹配方案。
一、定義與基本原理

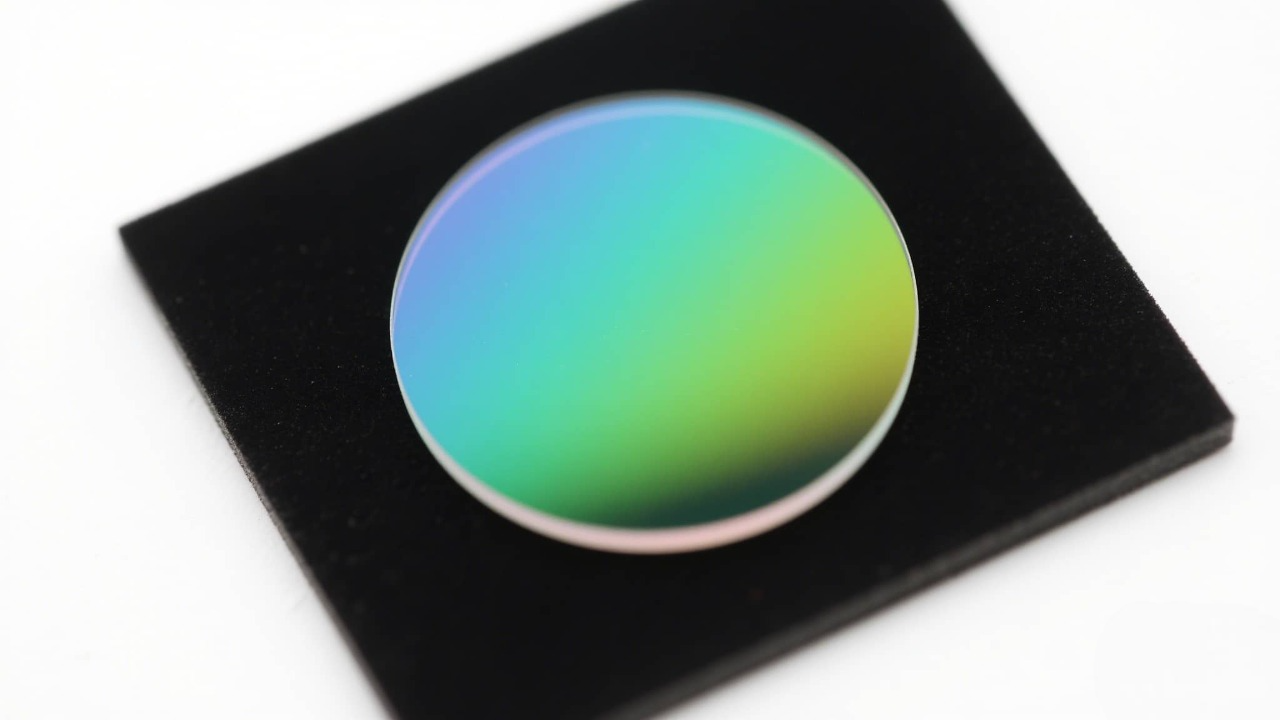

可見區單波長濾光片是一種光學器件，能夠選擇性地透過可見光譜（400-700 nm）中某一特定波長或極窄波段的光，同時阻擋其他波長光線。其核心原理基于光學干涉或材料吸收特性：
干涉型濾光片：通過多層薄膜結構設計，利用光的干涉效應增強目標波長的透射，抑制其他波長。例如，鍍膜層可精確控制中心波長（CWL）和半帶寬（FWHM）。
吸收型濾光片：依賴基材或染料對非目標波長的吸收作用，例如有色玻璃濾光片。
單波長濾光片的關鍵參數包括：
中心波長（CWL）：透射率峰值對應的波長，如440 nm、546 nm等。
半帶寬（FWHM）：透射率峰值50%處的波長范圍，帶寬越窄選擇性越高（如窄至5 nm以下）。
峰值透光率（TP）：最高透光率可達93%以上，部分高端產品可達95%。
二、科研級濾光片技術演進
1. 三代鍍膜技術對比
| 技術類型 | 代表產品 | 透光率 | 壽命 | 成本 |
|---|---|---|---|---|
| 單層MgF2鍍膜 | 傳統實驗室款 | 85% | 1年 | ￥380 |
| 多層介質膜 | 中教JY-2022 | 92% | 3年 | ￥1,200 |
| 離子束濺射 | 中教JY-FL2024 | 97% | 5年+ | ￥2,500 |
#僅作參考，實際請咨詢客服。
2. 精密加工流程
基片超聲波清洗（≤0.5μm顆粒殘留）
離子束預處理（提高膜層附著力）
磁控濺射鍍膜（7層Ta2O5/SiO2交替）
激光標定波長（精度±0.3nm）
全光譜檢測（400-700nm逐點掃描）
三、五大應用場景實測數據
1. 環境監測領域
案例：某省級環境監測站升級濾光片
水質COD檢測誤差從±5%降至±1.2%
設備校準周期從3個月延長至1年
2. 生物醫療領域
數據對比：
指標 原裝濾光片 中教JY-FL2024 熒光信噪比 8:1 23:1 細胞成像清晰度 0.65μm 0.28μm
四、四步選型法避開采購陷阱
1. 確認光譜范圍
可見區標準波段：436nm（藍）、546nm（綠）、632nm（紅）
定制波段需提供中心波長±2nm容差
2. 核查認證資質
? 計量院波長校準證書
? ISO 9001質量管理體系
? 第三方壽命測試報告
3. 實測性能驗證
簡易檢測法：
激光筆照射觀察光斑均勻性
用光譜儀掃描透射曲線
高溫高濕環境測試穩定性
4. 適配性檢查
| 接口類型 | 適用場景 | 中教配套方案 |
|---|---|---|
| 螺紋式 | 分光光度計 | M25×0.5標準接口 |
| 卡槽式 | 顯微成像系統 | 定制化適配環 |
五、常見問題解答
1. 濾光片需要定期更換嗎？
建議每2-3年或累計使用2000小時后檢測性能，透光率下降＞5%需更換。
2. 不同品牌濾光片能混用嗎？
嚴禁混用！案例顯示混用導致光譜偏差最大達9.3nm。
3. 如何儲存延長壽命？
溫度：15-25℃
濕度：＜40%RH
避免有機溶劑接觸
注：本文技術參數與案例數據均基于公開研究成果及行業通用測試標準，具體設備性能請以官方技術文檔為準。
